Przyrząd do badania współczynników cieczy np. odporności na zamarzanie płynu w układzie chłodzenia lub spryskiwaczu samochodowym, gęstości elektrolitu w akumulatorze, płynu AdBlue.
Refraktometr został wykonany z materiału mosiężnego, skala pomiarowa jest wygrawerowana a obudowa została wykonana z aluminium dzięki czemu jest on odporny na warunki atmosferyczne w jakich jest używany.
- 10 – 1.40 kg/L (± 0.01 kg/L) – gęstość elektrolitu w akumulatorze (poziom naładowania akumulatora)
- 50 – 0 °C (± 1 °C) – temperatura zamarzania glikolu etylenowego
- 50 – 0 °C (± 1 °C) – temperatura zamarzania glikolu propylenowego
- 30 – 35% (± 0,2%) AdBlue
- 40 – 0 °C (± 5 °C) – temperatura zamarzania płynu do spryskiwaczy

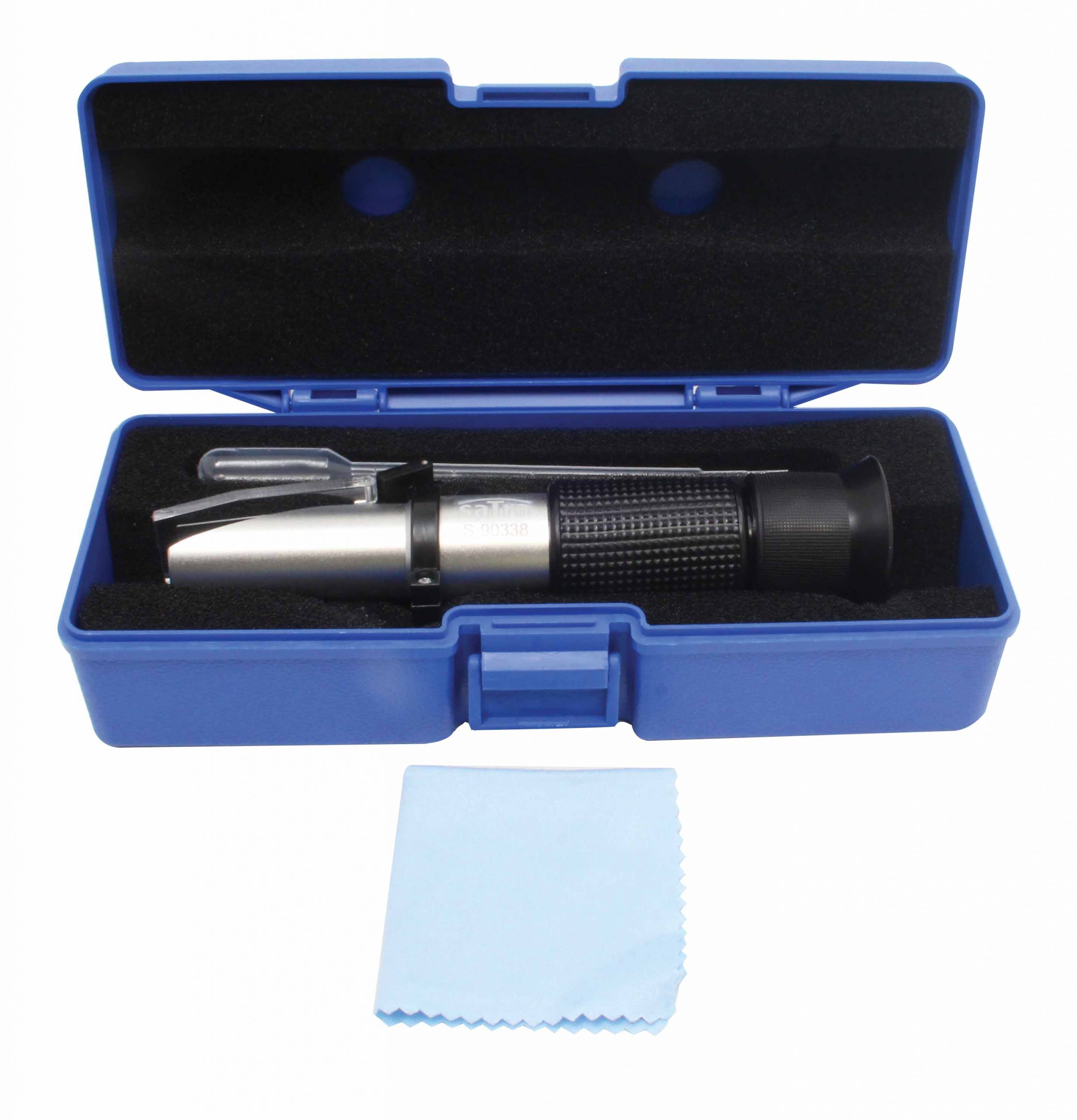

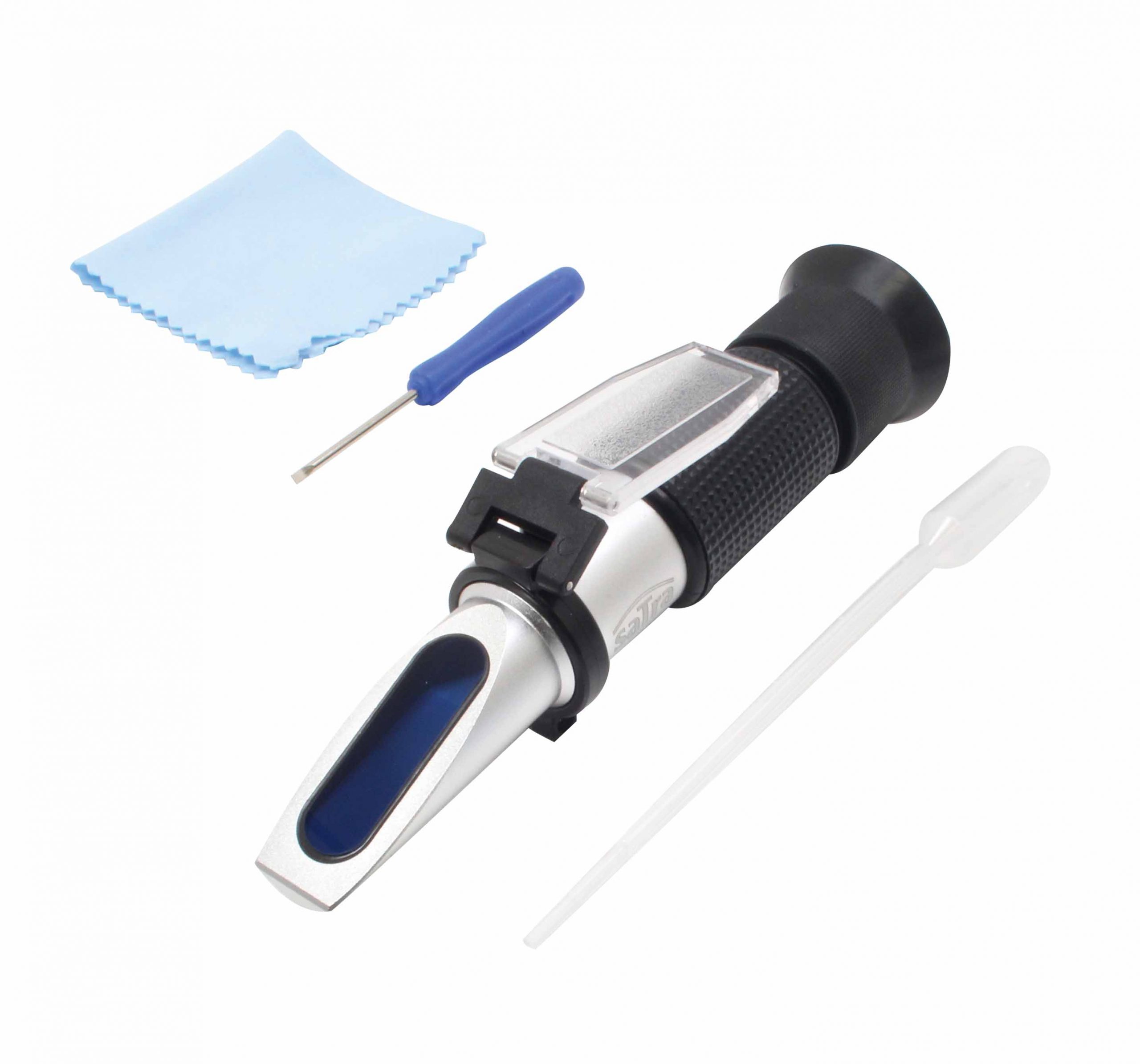

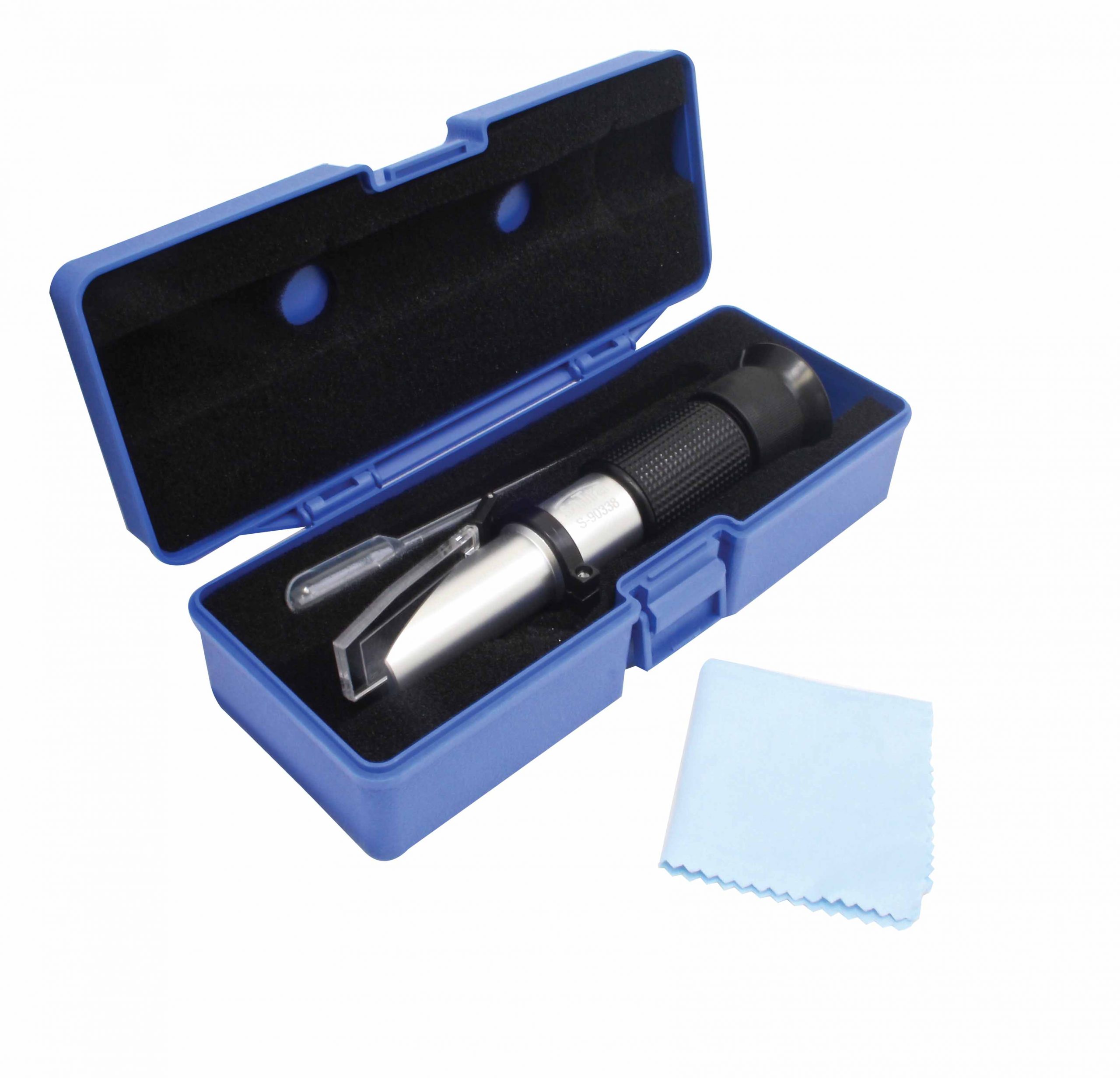

SKŁAD ZESTAWU:
- Refraktometr
- 1 pipeta
- Wkrętak do kalibracji przyrządu.

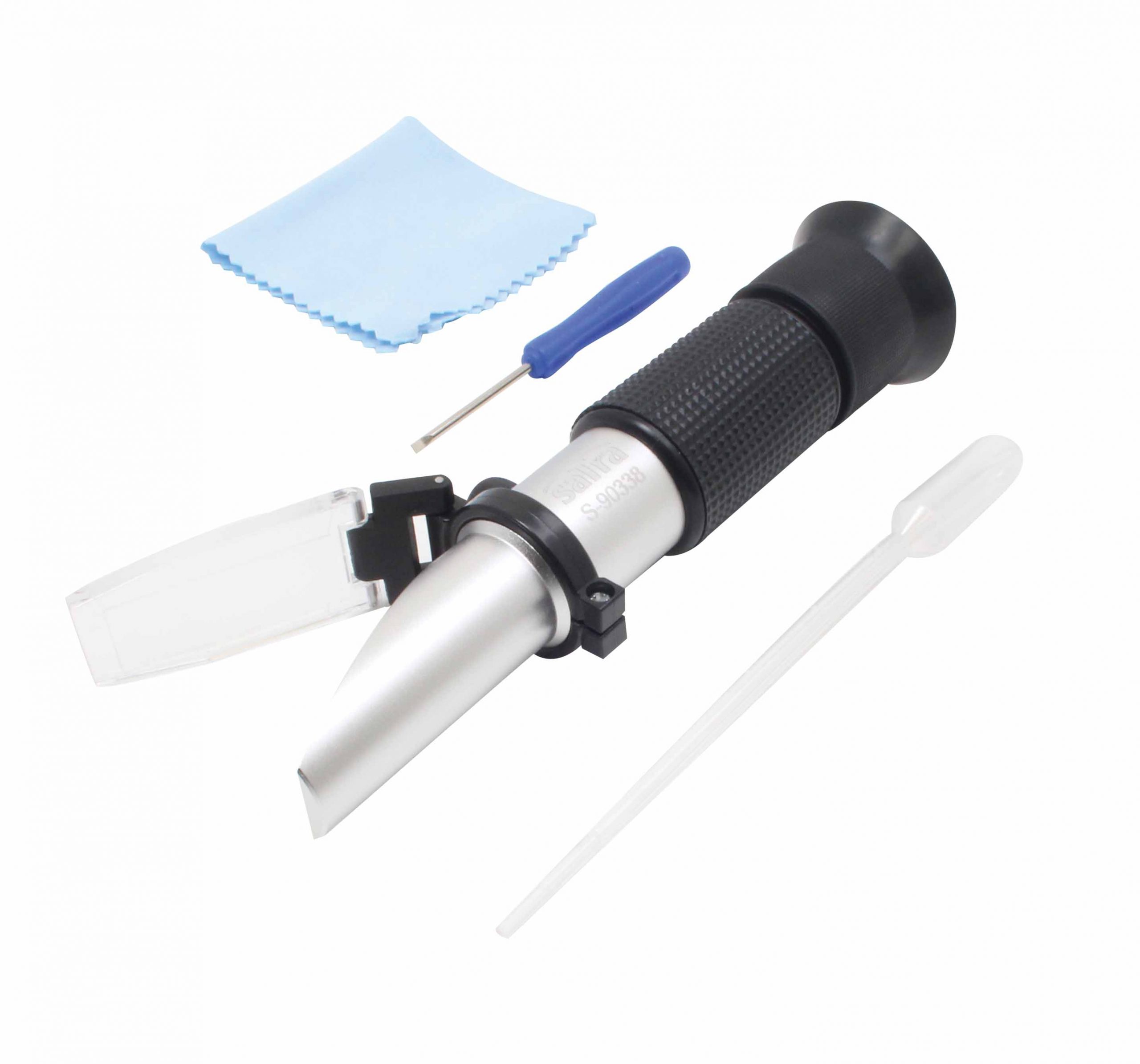

ELEMENTY:
1 – Pryzmat
2 – Pokrywa
3 – Śruba kalibracji
4 – Korpus
5 – Okular wyposażony w pierścień regulacji ostrości.
KALIBRACJA: Przyrząd wyskalowany jest do pomiarów w temp. 20ºC.
Pomiary można wykonywać w zakresie od 10ºC do +30ºC, jednak konieczna jest kalibracja przyrządu, jeżeli temperatura pomiaru różna jest od 20ºC.
W celu kalibracji nabrać pipetą destylowanej wody i nanieść kroplę na pryzmat (1) i opuścić pokrywę przyrządu (2).
Za pomocą dołączonego do zestawu wkrętaka regulować śrubę kalibracji (3) aż do pokrycia się linii światła / cienia z linią wody (WATERLINE)
PRZEBIEG POMIARU:
1- Skierować przyrząd w stronę jasnego światła i obracając okularem (5) ustawić ostrość.
2- Za pomocą dołączonych do zestawu pipet pobrać niewielką ilość mierzonego płynu i umieścić jedną lub dwie krople na pryzmacie (1),
opuścić pokrywę (2) i lekko docisnąć.
3 – Na skali pojawi się linia światła / cienia, która będzie wskazywała temp. zamarzania lub gęstość w zależności od użytego płynu.
4 – Po dokonaniu odczytu należy dokładnie oczyścić pryzmat za pomocą dołączonej do zestawu bawełnianej szmatki.
UWAGA!
- Kalibracja i pomiary powinny być przeprowadzone w tej samej temperaturze.
- Jeśli temperatura gwałtownie się zmienia należy dokonywać raz na 30 minut.
- Po dokonaniu pomiaru nie należy czyścić pryzmatu wodą ze względu na możliwość zalania wewnętrznej optyki przyrządu.
- Ostrożnie obchodzić się z przyrządem.
Unikać zadrapań na pryzmacie.
Przechowywać w suchych warunkach dzięki czemu nie dochodzi do zamglenia optyki.
Unikać wstrząsów podczas transportu.
- Zachować szczególną ostrożność podczas pomiaru gęstości elektrolitu.
- Kwas akumulatorowy jest substancją żrącą.
- Zawsze należy używać pipet i nie dopuszczać do kontaktu kwasu z oczami i skórą!
